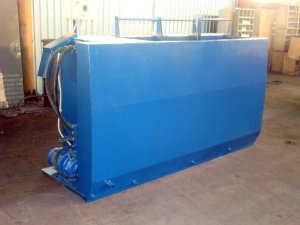

Описание очистного сооружения для автомоек УКО-1п

Очистные сооружения для автомоек УКО с индексом "п" разработаны специально для очистки воды с повышенным объемом загрязнений и применением незначительного количества моющих средств или их отсутствием. Данные очистные сооружения используются для очистки воды автомоек грузового автотранспорта, автобусов и спецтехники.

Выбор конкретной модели зависит от требуемой производительности установки. Минимальная производительность очистных для автомоек УКО – 1 куб. метр воды в час. Этого достаточно для очистки стоков для одного-двух моечных постов. Однако при одновременной работе нескольких аппаратов высокого давления (АВД) расход воды неравномерен и уровень очищенной воды в установке может значительно снижаться. Для этого используется бак - накопитель очищенной воды, который пополняется из установки по мере расходования из него воды моечными аппаратами.

Очистные сооружения для автомоек можно разместить непосредственно в моечном зале или в отдельном помещении. При размещении УКО в отдельном помещении необходимо оборудовать пол помещения дренажным отверстием для слива воды в приямок мойки. Пол в помещении необходимо укладывать с уклоном к дренажному отверстию. Дренаж используется для отвода воды при промывке фильтров и аварийном сбросе.

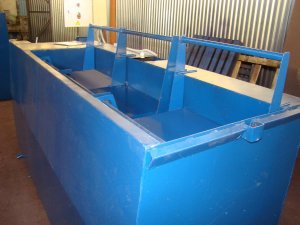

  Описание очистного сооружения для автомоек УКО-1п



Технические данные УКО-1п

Номинальные параметры установок УКО-1п:

Параметры Значение параметра
Производительность установки по очищаемой воде, м3/ч 1,0
Установленная электрическая мощность, кВт 1,5
Степень очистки, % 99
Рабочее давление водовоздушной смеси, МПа 0,15 - 0,2
Частота тока электросети, Гц 50
Напряжение, В 380
Габаритные размеры, длина / ширина / высота 2100 / 700 / 1850
Масса установки сухая / залитая, кг 1500 / 3000
Минимальный объем приямка, л 3000

Устройство и принцип работы УКО-1п

Процесс очистки воды с помощью установок УКО состоит из трех ступеней:
А. Флотация - это фильтрация с помощью мелких пузырьков воздуха, которая происходит в первом отсеке установки УКО-1п. В него подается воздух под давлением, нагнетаемым эжекторным насосом. После этого вода попадает во флотационный отсек, в котором давление сбрасывается, а растворившийся в воде воздух в виде мелких пузырьков превращается в пену. Образовавшаяся пена выводит на поверхность нефте- и маслосодержащие загрязнения (масла, шампуни, бензин, нефть и т.п.) - нефтешлам. Собранный нефтешлам сбрасывается по шламовому лотку в шламосборник (необходима дополнительная емкость).
Б. Тонкослойный отстойник находится во втором отсеке очистного автомоек УКО-1п и позволяет отфильтровывать более крупные частицы грязи, которые не удаляются при флотации.
В. Механический фильтр состоит из песка (обычно речного) или дробленого керамзита. Механическая очистка является финальной стадией очистки воды и удаляет оставшиеся частицы грязи в воде.
После трех ступеней очистки вода поступает в аккумулятор (бак) чистой воды, встроенный в УКО-2п. Из аккумулятора вода поступает в аппарат высокого давления (АВД), а из аппарата снова подается на мойку машины. После чего вода стекает в приямок. Из приямка вода забирается в УКО-1п, где снова происходит процесс очистки воды. Этот процесс называется рециркуляция воды или оборотное водоснабжение.



Обслуживание очистных сооружений для автомоек УКО-1п

1. Промывание фильтра механической очистки необходимо проводить 1 раз в неделю, после окончания смены. Промывать фильтр нужно чистой водой из шланга или из бака чистой воды в течение 2-3 минут до осветления фильтрующего материала (песка). При промывании или замене фильтра сливать воду из установки и разъединять резьбовые соединения не требуется.

2. Промывание очистных для автомоек УКО-1п целиком необходимо проводить один раз в месяц, после окончания смены. Для этого нужно открыть сливные пробки в нижней части установки. После этого промыть внутреннюю часть УКО для удаления накопившегося твердого осадка. Промывание проводить чистой водой из шланга или из бака чистой воды в течение 5-10 минут до осветления вытекающей воды.

3. Использование пеногасителя применяется для уменьшения количества пены, выделяемой при флотации (количество пены уменьшается в 40 раз). Расход пеногасителя – 1 колпачок на 3-4 куб.м. воды. Добавлять пеногаситель следует по мере необходимости, примерно 1 раз в месяц.

4. Для удаления неприятного запаха из приямка следует добавить 50%-ную перекись водорода из расчета 150-200 мл на 1 м³ воды. Добавляется по мере необходимости.

5. Утилизация шлама
Отходы из приямка и шламосборника необходимо регулярно удалять и утилизировать.

Монтаж очистных сооружений УКО

Монтаж очистных для автомоек УКО состоит из двух основных этапов:
1. Подключение электрощита и насоса УКО;
2. Соединение шлангов, фитингов, кранов и т.п.
Первый этап подключения должен проводить квалифицированный электромеханик. Второй этап подключения выполнит любой сантехник.

Схема работы очистного сооружения автомоек УКО-2км:

Примерный перечень материалов, необходимых для монтажа:

1. Четырехжильный силовой кабель, сечение 1,5 мм, мягкий или жесткий;
2. Сетка грязевая;
3. Шланг, всасывающий воду из приямка, диаметр – ¾ дюйма;
4. Шланг для сброса излишков воды в приямок;
5. Фильтр-колба, устанавливается перед АВД;
6. Штуцер 1 дюйм на выход из установки УКО, с внутренней резьбой, с другой стороны «елочка» размером ½ дюйма;
7. Шланг для соединения УКО, АВД и фильтра – диаметр ½ дюйма
8. Хомуты для крепления шлангов;
9. Труба металлическая или пластиковая 100 мм, для прокладки в полу, принцип «гильзы».

Дополнительное оборудование:

1. Приямок 3000 л., металл 3мм, габариты: глубина 1,25м, ширина 0,8м, длина 2,5-3 м;
2. Насосная станция, 2 куб.м/час (обязательно для АВД с подогревом воды);
3. Шламосборник, металл, 300 л.

Примечание: для установки насосной станции требуется обратный клапан и шланги размером 1 дюйм.

Принцип работы системы оборотного водоснабжения для автомоек:
