Описание очистного сооружения для автомоек УКО-5

Очистные сооружения УКО-5, пришли на смену устаревшим установкам УКО-5п. Новые сооружения УКО-5 (теперь без индекса «п») разработаны специально для улучшенной очистки воды. Очистные системы оборотного цикла УКО-5 предназначены для очистки воды автомоек легкового, грузового автотранспорта, строительной техники и даже танков и бронетранспортеров. Данные установки претерпели значительные конструктивные изменения. Теперь они имеют дополнительный фильтр и состоят из трех отдельных блоков. Принцип работы систем рециркуляции воды УКО остался тот же, только добавились фильтры и повысились показатели степени очистки воды, которые приведены в таблице.

Описание очистного сооружения для автомоек УКО-5

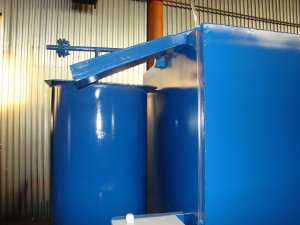

Установка комплексной очистки воды УКО-5 состоит из напорного бака (сатуратор), флотатора, фильтра механической очистки и резервуара очищенной воды. В установку УКО-5 встроены насосы для обратной промывки фильтров.

Принцип работы УКО-5

Сточные воды из приямка забираются в установку УКО погружным насосом. В УКО-5 происходит последовательная фильтрация, которая делится на три стадии:
Стадия 1 - флотация – в сатураторе происходит нагнетание давления и насыщение воздуха мелкими пузырьками. После чего вода, наполненная воздухом, поступает во флотационный отсек, где происходит выделение нефтепродуктов из воды при помощи пузырьков. После этого весь нефтешлам выбрасывается из УКО-5 по шламоотводу в отдельную емкость (шламосборник). Выделившийся при флотации нефтешлам накапливается в шламосборнике. При заполнении шламосборника нефтешлам сливается в герметичную емкость, а затем сдается на переработку по договору.
Стадия 2 – механический фильтр 1- ступени. После флотации, вода, очищенная от нефтепродуктов, поступает во второй отсек с механическим фильтром, где происходит очистка от механических примесей.
Стадия 2 – механический фильтр 2-й ступени. После очистки воды в механическом фильтре 1 ступени вода перетекает в последний резервуар, в котором имеется механический фильтр 2-й ступени и резервуар для чистой воды. Из резервуара с чистой водой происходит забор воды на аппарат высокого давления, типа керхер.

Таблица номинальных параметров очистного сооружения УКО-5:

Степень очистки воды, мг/л от нефтепродуктов 1
от взвешенных частиц 20
Производительность установки по очищаемой воде, м3 5,0
Габаритные размеры, мм длина/ширина/высота  4300/1000/2200
  Масса установки, кг сухая/залитая 3000/7000
Минимальный объем приямка, м 13
Минимальный уровень воды в приямке от нижнего края установки, м -1,5
Установленная электрическая мощность, кВт 3,5
Частота тока электросети, Гц 50
Напряжение, В 380
Диапазон рабочих температур, С +1...+40
Комплектация Насос КМ-50-32-125 (2шт), паспорт, сертификаты на установку.

Схема 1. Работа очистного сооружения для автомоек УКО-5

Примечания к схеме:

  1. Размеры приямка могут меняться в зависимости от конкретных условий.
  2. Сток в приямок должен быть максимально удален от места водозабора.
  3. Через шламовый лоток выходит пена с нефтешламом, поэтому необходимо подставить под него емкость.

2. Принципиальная схема работы очистного сооружения УКО-5

Обслуживание очистных сооружений для автомоек УКО-5

1. Промывание фильтра механической очистки.Фильтр механической очистки требуется промывать один раз в месяц. Промывание нужно проводить после окончания рабочей смены. Для этого нужно открыть сливные пробки в нижней части установки. Фильтр нужно промывать чистой водой из шланга или из бака чистой воды в течение 5-10 минут до осветления вытекающей воды. При этом сливать воду из установки и разъединять резьбовые соединения не требуется.
2. Удаление неприятного запаха из очистного сооружения УКО. При возникновении неприятного запаха из приямка в воду следует добавить 50%-ную перекись водорода из расчета 150-200 мл на 1 м3 воды.
3. Необходимо организовать регулярную утилизацию отходов из приямка и из шламосборника.

Более подробную информацию об установке очистки сточных вод УКО-1м можно получить из паспорта.

Монтаж очистных сооружений для автомоек УКО-5

Необходимые условия:

  • электросеть 380В, 50Гц;
  • жесткое заземление;
  • трубопровод водопровода для первичного заполнения и подпитки системы должен заканчиваться краном со штуцером под шланг.

Электропитание и заземление.

Электропитание 380 В заводится в щиток через муфту и присоединяется к автоматическому выключателю. Провод "0" подсоединяется к колодке заземления. Кратковременным включением проверяется правильность направления вращения двигателя насоса (по стрелке на крышке двигателя).

Подсоединение водозаборных и сливных шлангов.

  • Шланг забора грязной воды из приямка ГЕРМЕТИЧНО подсоединяется на штуцер (вверху слева) и опускается в ёмкость сбора грязной воды на 1/2 глубины ёмкости. При этом уровень воды не должен быть ниже 1,5 м от уровня, на котором находится установка. Засасывающий конец шланга рекомендуется оборудовать грязезащитной сеткой.
  • На нижний штуцер d50 надевается шланг и также заводится в ёмкость сбора грязной воды. Через этот штуцер производится сброс избытка воды.
  • Под шламовый лоток необходимо поместить шламосборную ёмкость объёмом не менее 200 л.
  • К штуцеру d1'', находящемуся с правой стороны, подсоединяется аппарат высокого давления. Соединение осуществляется по месту при помощи переходников и зависит от марки аппарата и используемого шланга. Перед аппаратами желательно установить бытовой водопроводный фильтр.

!!! Запрещается работа насоса, не заполненного водой!
!!! Работа установок УКО без заземления ОПАСНА!
