Общее понятие.

Канализационная насосная станция применяется для перекачивания сточной, дождевой, талой, производственной и других видах сред на требуемое расстояние и перепад высот.
Используется КНС на объектах бытовой, гражданской, промышленной инфраструктурах.
За счет малогабаритности и неприхотливости в работе именно стеклопластиковые и полимерные КНС получили широкое распространение в строительстве.
Канализационные насосные станции можно располагать а территории объекта строительства или на вспомогательных территориях, вынесенных за пределы коттеджного поселка или предприятия.
Все канализационные насосные станции работают в штатном автоматическом режиме. Шкафы управления снабжены возможностью управлять КНС также и в ручном режиме. Визуализация происходящих процессов в КНС, также выведена на центральный блок управления шкафа КНС.
Щитовое оборудование для канализационных насосных станций полностью заводского изготовления. В шкафах управления установлены: рубильник, автоматы включения, реле защиты фаз от перекоса, контроллеры работы, таймеры, программаторы управления работой КНС и т.д.
В зависимости от расстояния перекачиваемой жидкости и перепада высот, подбираются насосные агрегаты. Причем подбор насосов осуществляется в каждом случае индивидуально.
Насосы которые использует наше предприятие по выпуску канализационных насосных станций:
KSB (КСБ, Германия), насосы для КНС Grundfos (Грундфос, Германия), КНС насосы WILO (ВИЛО, Германия), DAB (ДАБ, Италия), PEDROLLO (Педролло, Италия), ZENIT (Зенит. Италия), FLYGT Флюг, Швеция), EBARA (Эбара, Япония) и другие.
Посмотреть насосы для КНС…



Основные области применения канализационных насосных станций:

  • - Постоянное или с временным интервалом перекачивание сточных вод;
  • - Водоотведение сточных вод на требуемое расстояние;
  • - Перекачивание грязевых и шламовых отложений;
  • - Отвод дренажных ливневых вод;
  • - Перекачивание по различным технологическим решениям промывочной воды;
  • - Необходимость в перекачивании технологической воды;
  • - Подача воды и водоснабжение;
  • - Прочие технологические нужды.

Как мы делаем КНС:

Если рассматривать производство канализационных насосных станций в стеклопластике, то все оборудование изготавливается методом непрерывной машинной намотки стекловолокна на сердечники в виде специальных форм под определенным углом к оси вращения формы. Прошу особо заметить тот факт, что намотка происходит не в одном направлении к ом, а в перекрестных направлениях. Это значительно влияет на прочность всех производимых нами изделий, в том числе и КНС. Оборудование на котором производятся КНС и остальные продукты предприятия, такие как накопительные емкости, изготавливаются на Японском оборудовании фирмы SUMILON. Всем известно что Япония самая высокотехнологичная страна в мире. Вывод очевиден: наши КНС самые высокотехнологичные из представленных на сегодня на Российском рынке. Заказать высокотехнологичные КНС…

Разновидности КНС:

  • Вертикальная КНС;

Стандартные и заказные изделия из стеклопластика, полимеров, стали или бетона.
Широкая гамма материалов и оборудования позволяет рассчитать и изготовить необходимую модель под конкретные задачи. Сделать расчет КНС…

  • Горизонтальная КНС;

Для строительства горизонтальных КНС можно использовать практически любой строительный материал. Горизонтальные КНС обычно применяют для накопления и перекачивания большого объема воды. Размер горизонтальных КНС практически неограничен и регламентируется ТЗ или конкретным проектом. Сделать расчет КНС…

Типы КНС:

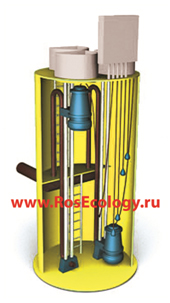

  • Классическая комплектная канализационная насосная станция;

kns1

  • Полностью комплектная насосная станция. Приемная камера располагается отдельно через перекрытие, но в этом же корпусе. Одна из разновидностей классической КНС

 kns2

1 – щит управления; 2 – задвижка;
3 – лестница; 4 – направляющие трубы насосов; 5 – входная труба; 6 – насосы;
7 – 4-х поплавковый выключатель; 8 – люк; 9 – обратный клапан; 10 – площадка обслуживания;
11 – выходная труба; 12 – основание для насосов; 13 – бетонное основание

  • Полностью комплектная канализационная насосная станция с отдельным накопительным резервуаром:

 kns3

  • Собранная канализационная комплектная насосная станция с расположенным над ней павильоном для насосов и обслуживания:

 kns4

  • . Решетки бывают типов: ручные и автоматические.

 kns16

Из чего изготовлены канализационные насосные станции.

Станции КНС изготавливают в различных вариантах исполнения. Наиболее распространённые варианты материалов для КНС:

Стеклопластиковая КНС

 kns5kns6

Полипропиленовая КНС;

 kns7

Полиэтиленовая КНС;

 kns9



КНС из черной стали;
kns8



kns10









КНС из нержавеющей стали;

 kns11

Бетонная или блочная КНС.


kns12

КНС из кирпича;

 kns13

Что входит в состав типовой КНС:

№ п/п

Наименование

Кол-во (шт.)

1

Корпус насосной станции

1

2

Тех колодец

1

3

Металлическая рама для крепления насосов

1

4

Трубопровод из нержавеющей стали

2

5

Задвижка

2

6

Обратный клапан

2

7

Лестница

1

8

Направляющие насосов

4

9

Входящий патрубок

1

10

Выходящий патрубок из нержавеющей стали

1

11

Запирающийся люк

1

12

Вентиляционная труба

1

13

Кабель-канал для питания насосов

1

14

Площадка обслуживания

1

17

Насос фирмы GRUNDFOS, KSB, WILO, ZENIT или любой другой

2

18

Автоматическая трубная муфта

2

19

Щит (пульт) управления внутреннего исполнения

1

20

Поплавковый выключатель

4

Различия КНС по типу установки насосов:

  • Мокрая установка насосов в КНС непосредственно в перекачиваемую среду;
  • kns14
  • Сухая установка насосов. В верхней части КНС, обычно в помещении павильона для КНС.

kns15

  • Комбинированные типы установки насосов в КНС через промежуточные емкости.

Преимущества и недостатки материалов для изготовления канализационных насосных станций:

  • Стеклопластиковая КНС преимущества:

А. Цельная намотка корпуса станции перекачки;
Б. Отсутствие стыков сварки;
В. Высокая устойчивость к сейсмичности до 9 баллов;
Г. Срок эксплуатации более 60 лет;
Д. Изделие поставляется в полностью готовом варианте;
Недостатки КНС из стеклопластика отсутствуют.

  • Полипропиленовая КНС преимущества:

А. Монолитный корпус;
Б. Малое количество сварных швов. В основном дно и горловина.
В. Высокая сейсмичность 8 баллов;
Г. Срок эксплуатации около 50-60 лет;
Д. Полностью собрана и готова к монтажу.
Недостатки КНС из полипропилена отсутствуют.

  • Полиэтиленовая КНС преимущества:

Все преимущества КНС из полиэтилена такие же, как и полипропиленовой. Единственная разница в том что наше предприятие изготавливает канализационные насосные станции из спиральновитой трубы. Тем самым увеличивается жесткость, прочность на растяжения и изгиб.
Недостатки КНС из полиэтилена отсутствуют.

  • КНС из черной стали преимущества:

А. Немного низкая стоимость по сравнению с КНС из полимерных и синтетических материалов.
Недостатки КНС из черной стали:
А. Высокая коррозия корпуса КНС несмотря на специальную обработку (футеровку);
Б. Малый срок службы, по сравнению с КНС из полимерных материалов;
В. Вероятность поражения электрическим током при пробое изоляции во время работы;

  • КНС из нержавейки преимущества:

А. Возможность использования на предприятиях пищевой промышленности и на химических предприятиях.
Б. Такие же, как и у КНС из полимерных материалов.

Недостатки КНС из нержавейки:
А. Высокая стоимость.

  • КНС из бетонных колец, блоков или кирпича преимущества:

А. Долгий срок службы;
Б. Отсутствие необходимости в якорении КНС;
В. Возможность изготовления по месту. Выполнение монтажных и/или монолитных работ на объекте заказчика.
Г. Любимый вариант Водоканалов России. Основная часть КНС в России изготовлена из бетона, ввиду недавнего появления полимерных материалов.
Д. Возможность устанавливать на проезжей части.
Недостатки КНС из бетона, блоков, монолита, кирпича:
А. Сложность монтажа по сравнению с другими композитными и полимерными материалами;
Б. Длительность выполнения работ;
В. Постоянно поступающие грунтовые воды, несмотря на меры по выполнению гидроизоляционных работ КНС.

В дополнение к каждой Канализационной насосной станции можно дополнительно установить счетчик расхода поступающих стоков. Это удобно для дополнительного мониторинга расхода сточных вод и любой другой перекачиваемой среды из КНС.
Мы производители Канализационных Насосных Станций.
